Materialprüfmaschinen

Dem Institut für Betonbau stehen eine breite Auswahl an Prüfeinrichtungen an den zentralen Versuchsstätten der Fakultät Bauwesen zur Verfügung.

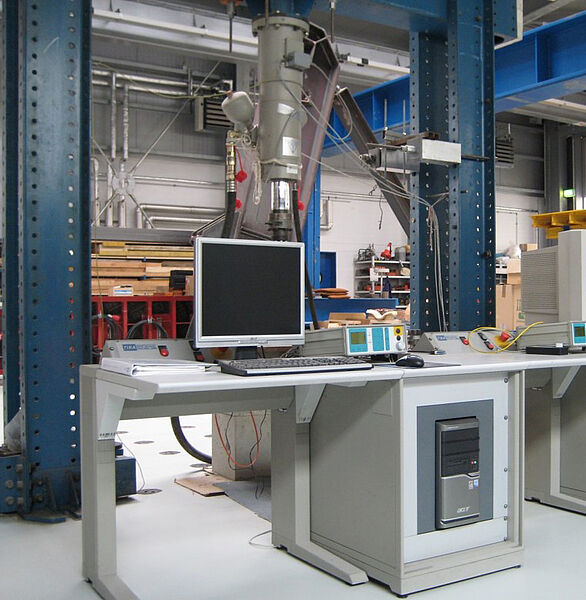

Servohydrauliche Anlage

  • Luftgekühlte Hydraulikanlage mit 2 Pumpen von je 80 l/min Förderleistung
  • 2 Steuereungen zur gleichzeitigen Ansteuerung des 2-Säulen-Prüfgestells und eines frei im Raum aufstellbaren Prüfzylinders
  • Durchführung von statischen und dynamischen Belastungsregimen in folgenden Regelungsarten:
    • Kraftregelung,
    • Wegregelung und
    • Dehnungsregelung
  • Servohydraulische Prüfzylinder mit den Maximallasten 1000kN, 600kN und 20kN können, je nach Versuchsprogramm, angeschlossen werden.

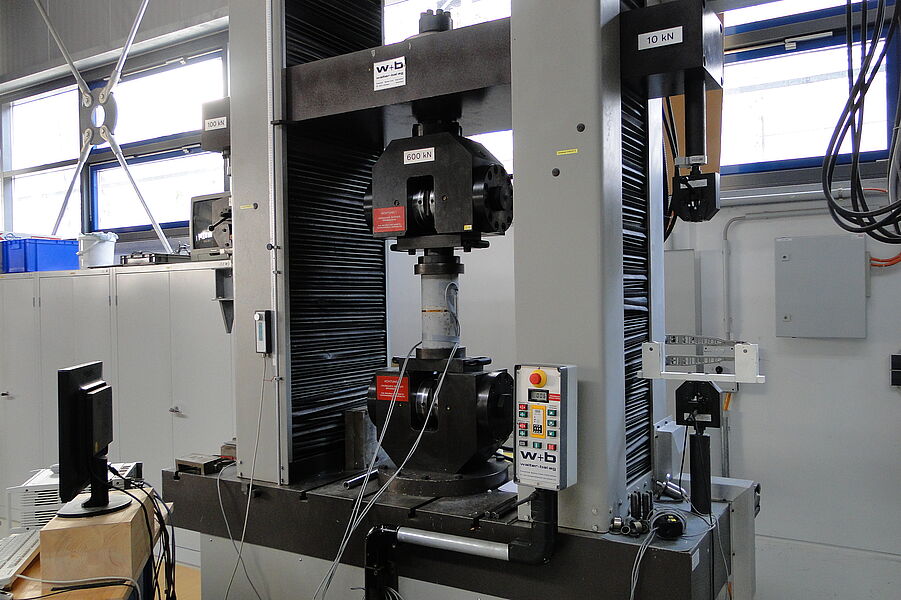

Elekromechanische Prüfmaschine

  • elektromechanisch betriebene Prüfmaschine mit 600 kN Maximallast und hydraulischen Spannbacken
  • 3 Zug-Druck-Prüfrahmen mit umschaltbarem Kraftmeßbereich : 600 kN, 100 kN, 10kN
  • Statische und dynamische Belastung in folgenden Regelungsarten:
    • Kraftregelung,
    • Wegregelung und
    • Dehnungsregelung
  • Maximale Prüfkörperlänge : 200 cm

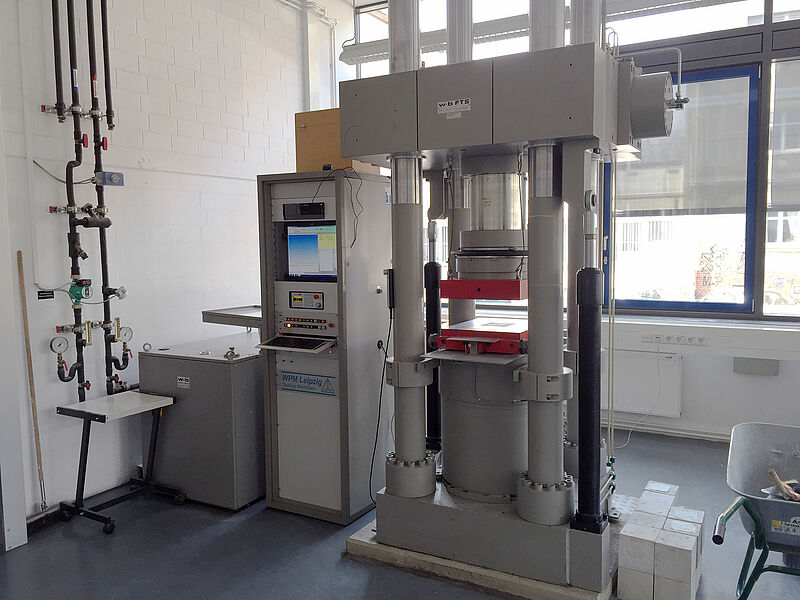

Baustoffprüfmaschine

  •  Wassergekühltes Hydraulikaggregat mit 30 l/min Förderleistung
  • Prüfzylinder mit 5000 kN Maximallast fest in einem 4-Säulen-Belastungsrahmen installiert; ausschließlich zur Belastung im Druckbereich einsetzbar
  • Statische Belastung in folgenden Regelungsarten:
    • Kraftregelung,
    • Wegregelung und
    • Dehnungsregelung
  • Maximale Prüfkörperabmessungen : 100 / 40 / 40 cm

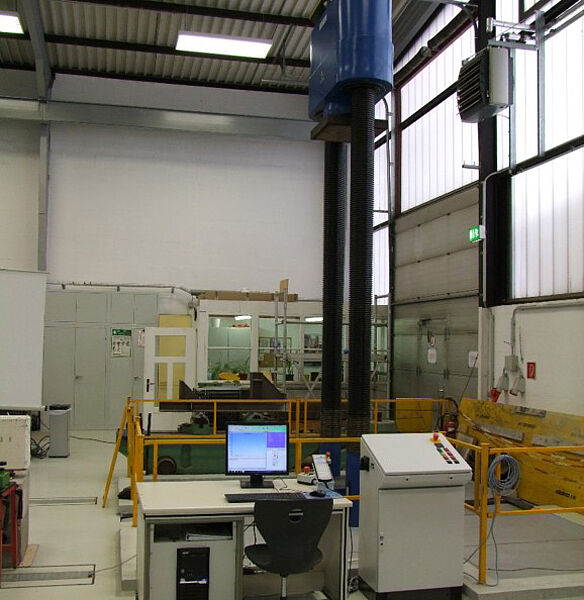

6000 kN Prüfmaschine

  • Pumpenaggregat mit 30 l/min Förderleistung
  • mit Servoventil nachgerüsteter konventioneller Prüfzylinder mit 6000 kN Maximallast, der statische Lasten in den Regelungsarten Kraftregelung und Wegregelung aufbringen kann
  • 2-Säulen-Belastungsrahmen mit mechanischer Spindelverstellung
  • Maximale Prüfkörperabmessungen : 400 / 50 / 50 cm
